Autor Tópico: Antena para HDTV (UHF) feita com frasco de desodorante  (Lida 7264 vezes)

Pksato

  • Aço Inox
  • ****
  • Mensagens: 1.325
  • Maringá, Pr
    • Ver perfil
    • desconexão.net
Antena para HDTV (UHF) feita com frasco de desodorante
« Online: Março 22, 2015, 01:07:54 am »
Comprei na Dealextreme esse adaptador para TV Digital Brasileira  Full-Seg,  não aquelas que só pegam o One-Seg, versão de baixa resolução, era para celulares quando tela era aquele quadradinho que mau se via o número a discar.
Esses Full-Seg ou HDTV são mais difíceis de achar, esse modelo já acabou lá na DX.

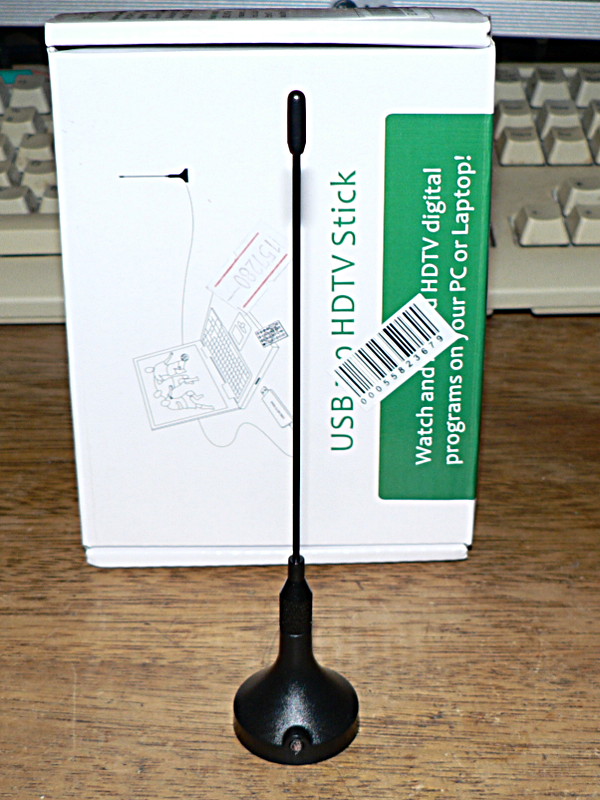

Vem com essa antena, que de tão pequena (fora da banda) não pega os canais, somente alguma com sinal intenso.


Tenho também essa antena da Aquário, um porcaria, não comprem.

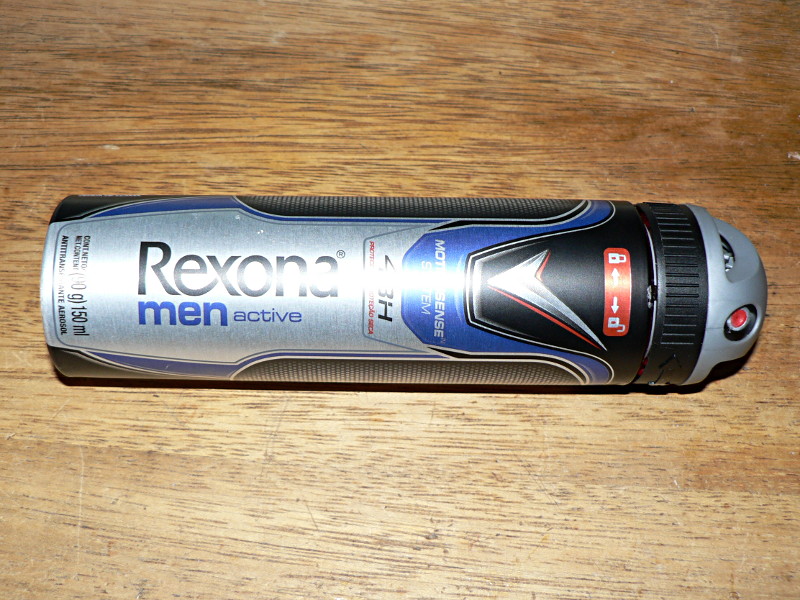

Como não estava conseguindo um sinal estável, a imagem ficava congelando, ou nem mesmo achava o canal, tinha que ir ajustar a antena, mas logo congelava de novo. Resolvi construir uma antena, ia fazer um dipolo em V, mas vi esses frascos vazio de desodorante rexona, de uns 15cm de altura.


Juntei também tubos de PVC, 3/8" e 1/2".

O de 1/2" entra dentro do de 3/8".

Um balun de 300Ohms para 75Ohms

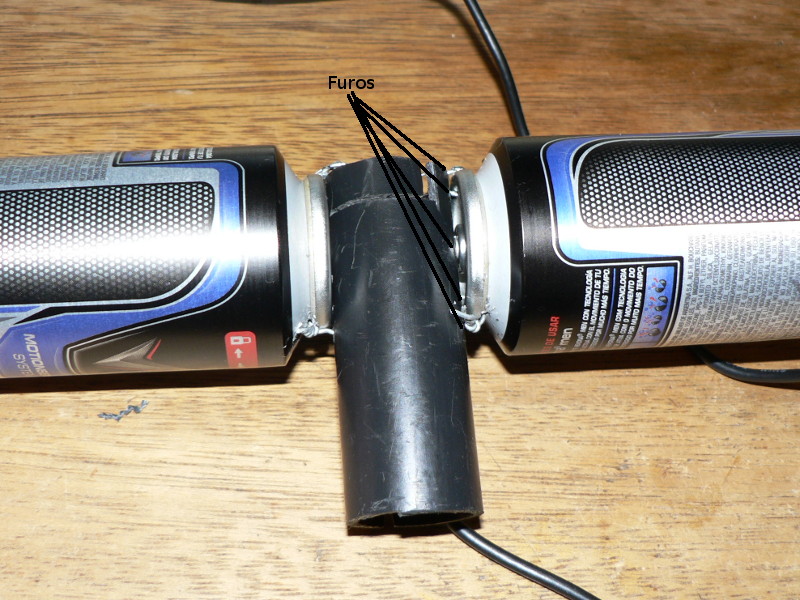

Removi a tampa do frasco e fiz dois furos em lados opostos da tampa da válvula.


Não fotografei todo o processo.
Em um pedaço do tubo de 3/8", fiz vários furos de modo a poder amarrar os frascos.


Esse pedaço de tubo já foi usando em outro apetrecho, por isso tem esses rasgos e furos extras.


O cabo original da anteninha foi passado para dentro do tubo e soldado em um balun, que foi soldado ao arame que foi usado para pender os frascos, a parte da válvula e de ferro, solda "eletrônica" pega fácil.


O tubo de 1/2" foi usando como mastro, onde o conjunto da antena foi encaixado, permitindo girar a antena.


Testando


Comprovado que funciona, foi montando ao lado do guarda roupas.


Ainda tem congelamento de imagem ou nem mesmo "sintonizar", principalmente com a Globo, mesmo com sinal bom e qualidade em 100%, deve ser algum parâmetro/qualidade da transmissão.
A colocação de um refletor parece melhorar a recepção. Preciso achar algum metal leve para fazer um.

Não são todas as emissoras que estão transmitindo em digital, tem somente quatro canais.
Rede Vida;
REDE MASSA TIBAGI (SBT);
3 MILENIO, esse as vezes não pega ou nem aparece no scan;
RPC (Globo).

Das principais, faltam a BAND e a Record.

Comparando...

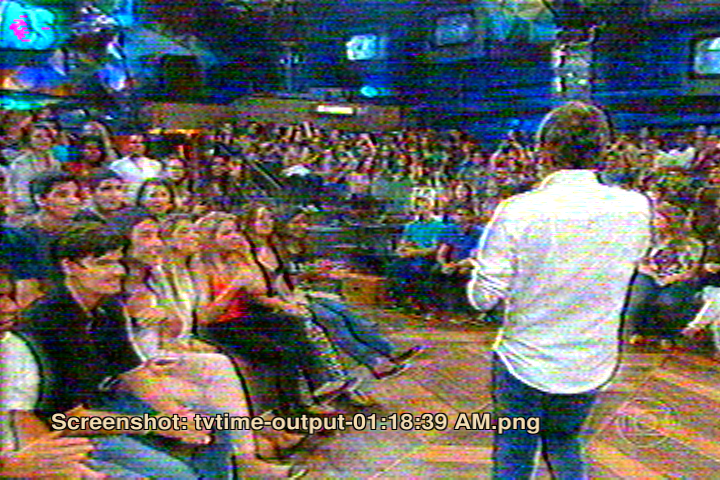

Rede Globo em analógico, melhor ajuste na antena interna aquário.


Digital 1seg. antena rexona (sem redimensionar)


Digital HD, redimensionado para de 1920px para 800px.



« Última modificação: Março 22, 2015, 02:05:48 am por pksato »
Se os seres humanos não moverem seus lábios, seus cérebros começarão a funcionar. Don't Panic.

Prof. Carlos Henrique

  • Ultra Mega Power Pica Das Galaxias.
  • **********
  • Mensagens: 15.621
  • Araçatuba - SP
    • Ver perfil
Re:Antena para HDTV (UHF) feita com frasco de desodorante
« Resposta #1 Online: Março 22, 2015, 06:18:33 am »
 ic3 ic3 ic3 ic3 ic3 ic3 ic3 ic3 ic3 ic3 ic3 ic3

como dizem, matou a pau!!!!  beer
separando o joio do trigo.

a estrada que vc trilha é sempre escolha de cada um, não cabe reclamações!

Grtecno®

  • Aço Inox
  • ****
  • Mensagens: 9.453
  • Rio de Janeiro
    • Ver perfil
Re:Antena para HDTV (UHF) feita com frasco de desodorante
« Resposta #2 Online: Março 22, 2015, 08:48:13 am »
dá pra soldar no aluminio, com essa soldinha de estanho e um ferro mais quente.

precisa de.. parafina!

http://www.py2bbs.qsl.br/solda_aluminio.php
A vida é uma caixinha de surpresas...

Fernando Imme

  • Aço Inox
  • ****
  • Mensagens: 2.248
  • Blumenau-SC
    • Ver perfil
Re:Antena para HDTV (UHF) feita com frasco de desodorante
« Resposta #3 Online: Março 22, 2015, 11:59:53 am »
eu fiz uma antena pra HDTV na época do orkut por uma dica que se não me engano o CH postou...ta se desmontando mas ainda funciona muito bem,sintoniza os 4 canais DTV e 2 analogicos muito bem.


Fernando Imme

  • Aço Inox
  • ****
  • Mensagens: 2.248
  • Blumenau-SC
    • Ver perfil
Re:Antena para HDTV (UHF) feita com frasco de desodorante
« Resposta #4 Online: Março 22, 2015, 12:18:26 pm »

Davi-Moderador

  • Moderador Global
  • Aço Inox
  • *****
  • Mensagens: 4.249
  • Esteio RS
    • Ver perfil
Re:Antena para HDTV (UHF) feita com frasco de desodorante
« Resposta #5 Online: Março 22, 2015, 14:02:11 pm »
Uma pergunta tecnica? tem que ser Rexona?
aqui nóis só usa Dove... :))) :))) :)))
Nunca  pare de  sonhar...

Pksato

  • Aço Inox
  • ****
  • Mensagens: 1.325
  • Maringá, Pr
    • Ver perfil
    • desconexão.net
Re:Antena para HDTV (UHF) feita com frasco de desodorante
« Resposta #6 Online: Março 22, 2015, 14:31:11 pm »
Uma pergunta tecnica? tem que ser Rexona?
aqui nóis só usa Dove... :))) :))) :)))
Tem que se to do active, outros não servem. :P
Talvez os Sensitive também funcionem.
 :)))

Bom, como qualquer antena, o dipolo precisa estar relacionado com o comprimento de onda que se deseja receber. No caso do HDTV que por hora esta na banda de UHF, um dipolo de 1/2 onda precisa ter de 18cm a 32cm, ou cada braço do dipolo precisa ter de 9cm a 16cm. Então qualquer condutor de eletricidade nas dimensões apropriadas deve funcionar.

Preciso achar um pedaço igual essa  da antena do Fernando para fazer o refletor da minha.

Se os seres humanos não moverem seus lábios, seus cérebros começarão a funcionar. Don't Panic.

Fernando Imme

  • Aço Inox
  • ****
  • Mensagens: 2.248
  • Blumenau-SC
    • Ver perfil
Re:Antena para HDTV (UHF) feita com frasco de desodorante
« Resposta #7 Online: Março 22, 2015, 14:36:24 pm »
era uma tela de um ac de janela consul que eu desmontei....tela de aluminio igual de parabolica

Andrei R

  • Aço Inox
  • ****
  • Mensagens: 8.407
  • Porto Alegre - RS
    • Ver perfil
Re:Antena para HDTV (UHF) feita com frasco de desodorante
« Resposta #8 Online: Março 22, 2015, 14:42:58 pm »
Uai a dimensão pode variar tanto assim? Interessante.

ALF

  • Titânio
  • *****
  • Mensagens: 13.526
  • Aracitaba-MG
    • Ver perfil
Re:Antena para HDTV (UHF) feita com frasco de desodorante
« Resposta #9 Online: Março 23, 2015, 13:54:01 pm »
Muito bom, agradeço a atenção !
« Última modificação: Março 24, 2015, 17:58:11 pm por Antonio Luiz da Fonseca »

Miguel

  • Aço Inox
  • ****
  • Mensagens: 4.758
  • Dr. em ciências ocultas e letras apagadas
    • Ver perfil
Re:Antena para HDTV (UHF) feita com frasco de desodorante
« Resposta #10 Online: Março 23, 2015, 14:04:24 pm »
Uai a dimensão pode variar tanto assim? Interessante.

Qualquer tranqueira há de funcionar como antena, apenas algumas terão mais rendimento do que outras.

Na antenas convencionais da antiga faixa de VHF de TV existem  elementos (varetas) com a função de sintonia, e outros de conversão  e reflexão.

Porisso que aquela zica tem vareta para todo lado, rs
"Algum dia,  invariavelmente,  haveremos de encontrar com nós mesmos, e somente de nós vai depender que seja a mais amarga das horas ou nosso momento melhor"

Pksato

  • Aço Inox
  • ****
  • Mensagens: 1.325
  • Maringá, Pr
    • Ver perfil
    • desconexão.net
Re:Antena para HDTV (UHF) feita com frasco de desodorante
« Resposta #11 Online: Março 26, 2015, 22:07:27 pm »
Aperfeiçoada...
Com refletor feito de caixa de teclado e papel alumínio.




Apareceu mais um canal, sinal fraco.
Ficou mais rápido a detecção do sinal nas trocas de canais, antes levava um tempo considerável. Agora a imagem/som aparece em dois ou três segundos.

Se os seres humanos não moverem seus lábios, seus cérebros começarão a funcionar. Don't Panic.

ALF

  • Titânio
  • *****
  • Mensagens: 13.526
  • Aracitaba-MG
    • Ver perfil
Re:Antena para HDTV (UHF) feita com frasco de desodorante
« Resposta #12 Online: Março 30, 2015, 18:16:31 pm »
 curtir curtir

Sandro_Ventania

  • Aço Inox
  • ****
  • Mensagens: 4.027
  • Rio das Ostras - RJ
    • Ver perfil
Re:Antena para HDTV (UHF) feita com frasco de desodorante
« Resposta #13 Online: Março 30, 2015, 22:07:00 pm »
   O tamanho do refletor também inflói no treco...faça testes.
   apesar da banda de UHF ser grande fazendo com que a antena tenha grande variação de tamanho...a transmissão em HDTV usa uma frequencia especifica para quase todos os canais. Então se descobrir a frequencia usada na sua cidade, dá pra fazer a antena na medida certa, que dará um rendimento muito melhor.
"Nós somos a consequência do que pensamos"

Andrei R

  • Aço Inox
  • ****
  • Mensagens: 8.407
  • Porto Alegre - RS
    • Ver perfil
Re:Antena para HDTV (UHF) feita com frasco de desodorante
« Resposta #14 Online: Março 30, 2015, 23:14:26 pm »
Pq o papel alumínio fica no lado "contrário" do refletor?
