Conversor/Adaptador de FI de 455kHz para 12kHz
« Online: Março 23, 2015, 21:37:43 pm »
Projeto inútil em que estou passando o tempo.
Esse conversor e utilizado normalmente para usar um rádio de ondas curtas normal para receber transmissões de rádio digital DRM. Bem como outras utilidades, como o alinhamento do rádio, escutar outros modos além do AM, etc.
Circuito montando em uma placa perfurada padrão, vindo da China.

Esse na realidade converte de 455kHz para 8kHz, usa um cristal de croma pal-m de 3,575611MHz, dividido por 8.

Ligado em um radinho de pilha.


Internamente e ligado logo após o filtro cerâmico de 455kHz.

Capacitor de 390pF usado para desacoplar a saída.


Em um software de SDR (DREAM) se tem isso:

Radinho com péssima estabilidade de frequência.

Se aumentar o volume do rádio, bagunça tudo:


Aqui temos um sinal DRM sobreposta por um AM (com um outro rádio).

As transmissões que DRM que estão chegando por aqui são provenientes da Índia e Nova Zelândia.
Até 2013/2014 tinha as transmissões Europeias, mas esses desligaram os transmissores de ondas curtas.
CVC Chile, era a única transmissão regular em DRM feita na América do Sul com antena cobrindo o Brasil encerrou em 2012 junto com as ondas curtas.
A TDF/RFI transmitiam em DRM a partir da Guiana Francesa, dirigida a EUA. No final de 2011, em conjunto com o Consorcio DRM e a EBC/Min. Comunicações a TDF/RFI fez transmissões de testes com a antena dirigida ao Brasil, sinal foi recebido e decodificado em diversas partes do pais.
Recebi essa transmissão, mas usando um outro equipamento. Tentei no radinho com um circuito similar a esse do tópico, mas sem sucesso.
[youtube]9c_zS2TREiI[/youtube]

Principais componentes usados no projeto (LA1186N, TA7358, 74HC4017, 74HC4040, xtais de 3,57MHz e 4,433MHz, BF245C LM78L05).

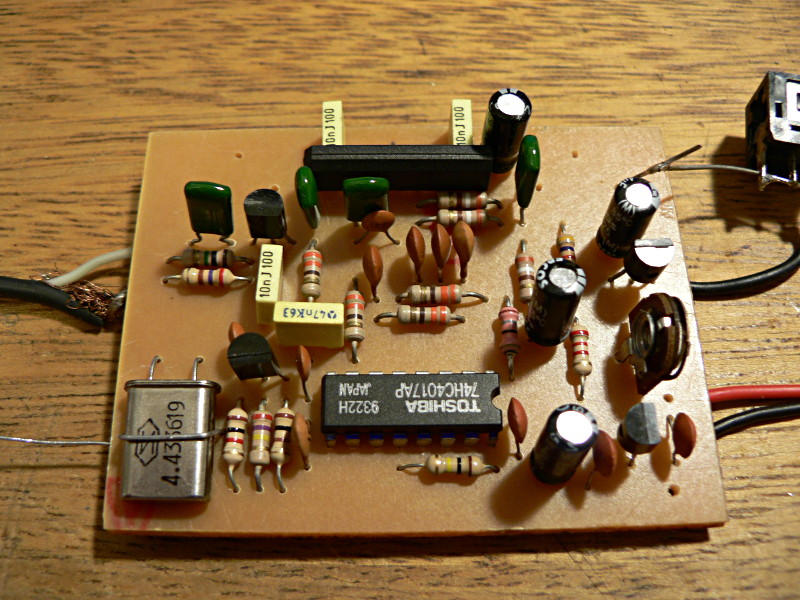

Variação do circuito, usando um cristal de 4,433MHz (croma de pal), dividido por 10.

Esse sim, resulta em FI de 12kHz.

Escutando uma rádio AM usando o programa linrad.


Se substituir o cristal e o divisor e integrador por um VFO, não precisa do rádio para sintonizar, mas não terá rejeição do batimento imagem.

Nessa montagem, resistores e capacitores foram reaproveitados de sucata.
Se os seres humanos não moverem seus lábios, seus cérebros começarão a funcionar. Don't Panic.

Grtecno®

  • Aço Inox
  • ****
  • Mensagens: 9.453
  • Rio de Janeiro
    • Ver perfil
Re:Conversor/Adaptador de FI de 455kHz para 12kHz
« Resposta #1 Online: Março 23, 2015, 21:45:34 pm »
eu acho uma doideira esse pessoal de deixismo... hahahah
A vida é uma caixinha de surpresas...

Andrei R

  • Aço Inox
  • ****
  • Mensagens: 8.407
  • Porto Alegre - RS
    • Ver perfil
Re:Conversor/Adaptador de FI de 455kHz para 12kHz
« Resposta #2 Online: Março 23, 2015, 23:46:30 pm »
Eu queria entender algo disso, mas assim do zero é sóda, sei lá por onde começar.

GYO

  • Aço Inox
  • ****
  • Mensagens: 5.902
  • Katuete, Paraguay
    • Ver perfil
Re:Conversor/Adaptador de FI de 455kHz para 12kHz
« Resposta #3 Online: Março 24, 2015, 08:26:20 am »
Eu queria entender algo disso, mas assim do zero é sóda, sei lá por onde começar.
2

Afinal, isso serve pra escuta radio AM? (digital) ou é pra transmissão tipo "radio amador"

Aqui  o pessoal de mais idade nao que abandona radio AM (comercial) pra escuta as emissora do parana, problema que  depois que foi instalado redes de energia elétrica os radio só "chia"
La garantia soy yo!

Pksato

  • Aço Inox
  • ****
  • Mensagens: 1.325
  • Maringá, Pr
    • Ver perfil
    • desconexão.net
Re:Conversor/Adaptador de FI de 455kHz para 12kHz
« Resposta #4 Online: Março 24, 2015, 09:01:36 am »
Eu queria entender algo disso, mas assim do zero é sóda, sei lá por onde começar.
2

Afinal, isso serve pra escuta radio AM? (digital) ou é pra transmissão tipo "radio amador"
Vê se isso ajuda http://forum.omaquinista.com/index.php?topic=786.0
e esse
http://forum.omaquinista.com/index.php?topic=809.0
ou esse para confundir mais
http://www.ea1ddo.es/sdr/sdr.html
Citar
Aqui  o pessoal de mais idade nao que abandona radio AM (comercial) pra escuta as emissora do parana, problema que  depois que foi instalado redes de energia elétrica os radio só "chia"
Por redes você diz internet pela rede elétrica?
Os tais PLC, BLP, PDSL, PLN, PLCC, ou outra sigla que vem a usar para a comunicação via linhas de energia elétrica.
Isso e uma desgraça para comunicação sem fio, incluindo todo o espectro de rádio, mas principalmente as frequências baixas usando em comunicação de longa distância. Rádio AM vai ficar só chiando, FM vai ter uns barulhos, TV analógica vai ter umas listas na imagem, TV Digital vai ficar congelando ou borrado a imagem, rádio digital vai ficar gaguejando, celular não vai receber chamadas, wifi vai ficar caindo, TV por satélite também pode sofrer, GPS vai te mandar para a parte da cidade que não se deve ir, etc...
Isso usa um sinal 10.000x mais potente que o ADSL.

Se os seres humanos não moverem seus lábios, seus cérebros começarão a funcionar. Don't Panic.

GYO

  • Aço Inox
  • ****
  • Mensagens: 5.902
  • Katuete, Paraguay
    • Ver perfil
Re:Conversor/Adaptador de FI de 455kHz para 12kHz
« Resposta #5 Online: Março 24, 2015, 09:09:37 am »
Nao, nao, nada de internet pela rede elétrica, (isso é futuro muito distante pra nois) é a energia elétrica que causa interferência nos radio AM, quando nao tem energia o radio passa limpinho(sem chiado)
Talvez não a energias em si, pode ser falhas nas instalação ou interferência produzida por motores y/ou reatores
« Última modificação: Março 24, 2015, 09:11:13 am por Guinter Ohse »
La garantia soy yo!

Pksato

  • Aço Inox
  • ****
  • Mensagens: 1.325
  • Maringá, Pr
    • Ver perfil
    • desconexão.net
Re:Conversor/Adaptador de FI de 455kHz para 12kHz
« Resposta #6 Online: Março 24, 2015, 09:40:40 am »
Nao, nao, nada de internet pela rede elétrica, (isso é futuro muito distante pra nois) é a energia elétrica que causa interferência nos radio AM, quando nao tem energia o radio passa limpinho(sem chiado)
Talvez não a energias em si, pode ser falhas nas instalação ou interferência produzida por motores y/ou reatores
Ah, isso e culpa das fontes chaveadas, incluindo lâmpadas econômicas, algumas leds.
Tira tudo da tomada e apaga as luzes, que o rádio deve funcionar sem chiado.
Melhor cortar a energia do bairro/cidade, e usar o rádio a pilhas, vai escutar a Radio Asunción claramente.

Se os seres humanos não moverem seus lábios, seus cérebros começarão a funcionar. Don't Panic.

GYO

  • Aço Inox
  • ****
  • Mensagens: 5.902
  • Katuete, Paraguay
    • Ver perfil
Re:Conversor/Adaptador de FI de 455kHz para 12kHz
« Resposta #7 Online: Março 24, 2015, 09:49:44 am »
 curtir

Prefiro manter-me no claro escutando radio pela net ou asistindo algum filme, pior que ultimamente até a FM nao pega mais nada que nao seja da cidade,
Mas beleza, paro por aqui com meus comentarios pra nao "esteraga" o topico.
La garantia soy yo!

Pksato

  • Aço Inox
  • ****
  • Mensagens: 1.325
  • Maringá, Pr
    • Ver perfil
    • desconexão.net
Re:Conversor/Adaptador de FI de 455kHz para 12kHz
« Resposta #8 Online: Março 24, 2015, 09:57:48 am »
curtir

Prefiro manter-me no claro escutando radio pela net ou asistindo algum filme, pior que ultimamente até a FM nao pega mais nada que nao seja da cidade,
Mas beleza, paro por aqui com meus comentarios pra nao "esteraga" o topico.

Sobre interferências no rádio tem esse tópico
http://forum.omaquinista.com/index.php?topic=1024.0

Se os seres humanos não moverem seus lábios, seus cérebros começarão a funcionar. Don't Panic.

Miguel

  • Aço Inox
  • ****
  • Mensagens: 4.758
  • Dr. em ciências ocultas e letras apagadas
    • Ver perfil
Re:Conversor/Adaptador de FI de 455kHz para 12kHz
« Resposta #9 Online: Março 24, 2015, 12:54:05 pm »
Eu queria montar uma placa de FI de quadrupla conversão

Mas as bobinas de FI são dificeis de achar


Queres bobinas para valvulados ou para transistorizados ?
"Algum dia,  invariavelmente,  haveremos de encontrar com nós mesmos, e somente de nós vai depender que seja a mais amarga das horas ou nosso momento melhor"

Miguel

  • Aço Inox
  • ****
  • Mensagens: 4.758
  • Dr. em ciências ocultas e letras apagadas
    • Ver perfil
Re:Conversor/Adaptador de FI de 455kHz para 12kHz
« Resposta #10 Online: Março 24, 2015, 13:12:03 pm »
Eu tenho um estoque mas tu pode pedir nas lojas

http://www.soldafria.com.br/bobina-de-fi-c-416.html


Ou então nas lojas de tranqueiras da Santa.
"Algum dia,  invariavelmente,  haveremos de encontrar com nós mesmos, e somente de nós vai depender que seja a mais amarga das horas ou nosso momento melhor"

Miguel

  • Aço Inox
  • ****
  • Mensagens: 4.758
  • Dr. em ciências ocultas e letras apagadas
    • Ver perfil
Re:Conversor/Adaptador de FI de 455kHz para 12kHz
« Resposta #11 Online: Março 24, 2015, 14:35:36 pm »
Tenho um texto guardado que ensina a fazer bobinas de FI, agora estou enrolado depois vejo para você.
"Algum dia,  invariavelmente,  haveremos de encontrar com nós mesmos, e somente de nós vai depender que seja a mais amarga das horas ou nosso momento melhor"

Andrei R

  • Aço Inox
  • ****
  • Mensagens: 8.407
  • Porto Alegre - RS
    • Ver perfil
Re:Conversor/Adaptador de FI de 455kHz para 12kHz
« Resposta #12 Online: Março 24, 2015, 14:39:15 pm »
Vai scanear?

Pksato

  • Aço Inox
  • ****
  • Mensagens: 1.325
  • Maringá, Pr
    • Ver perfil
    • desconexão.net
Re:Conversor/Adaptador de FI de 455kHz para 12kHz
« Resposta #13 Online: Março 24, 2015, 14:44:11 pm »
Essas da soldafria podem ser para FIs de televisores, 45MHz ou 39MHz.
Ou qualquer outra coisa que usem transformadores similares.
Mas, para certas frequências, só encomendando com o fabricante, ou re-erolando uma mais comum.
Em que frequências de FI esta pensando?
Se os seres humanos não moverem seus lábios, seus cérebros começarão a funcionar. Don't Panic.

Miguel

  • Aço Inox
  • ****
  • Mensagens: 4.758
  • Dr. em ciências ocultas e letras apagadas
    • Ver perfil
Re:Conversor/Adaptador de FI de 455kHz para 12kHz
« Resposta #14 Online: Março 25, 2015, 09:14:56 am »
Neste artigo o autor fala um pouco sobre mexer em bobinas já prontas.

Não lí o artigo, mas é sabido que quando se mexe na frequência acaba mudando a curva da impedância e o ângulo de fase.

http://py2ohh.w2c.com.br/trx/bpf/bpf.htm
